業界最高峰の強度、放熱効果を実現！！
- 当社ベンチレーションラックは業界最高峰の耐震強度1200galを誇り、重要データが蓄積されるデータラックとして最適です。
また、サーバー最大の天敵である熱対策に対し開口率80%を確保することで、自然吸換気を効率よく促す、ベンチレーション・タイプのラックです。 - その他、ファンモータ・熱対策用ブランクパネル・熱風導板など充実したオプションにより、更なる熱の高効率化が可能です。

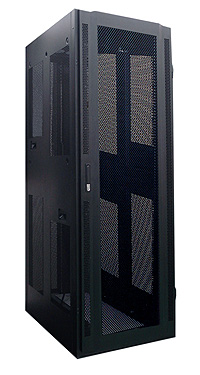

CRVL2 RACK Series
業界最高峰の強度、放熱効果を実現！！
※ gal（ガル）は、地震の揺れの強さを表す加速度の単位です。 980gal=1G（地球の重力）
| 型式 | 機種寸法（単位/mm） | ユニット数(u) | 備考 | ||
|---|---|---|---|---|---|
| 高さ(H) | 幅(W) | 奥行き(D) | |||
| CRVL2-1750-900-W6 | 1750 | 600 | 900 | 37 | |
| CRVL2-1750-1000-W6 | 1000 | ||||
| CRVL2-2000-900-W6 | 2000 | 600 | 900 | 42 | |
| CRVL2-2000-1000-W6 | 1000 | ||||
| CRVL2-1750-900-W7 | 1750 | 700 | 900 | 37 | |
| CRVL2-1750-1000-W7 | 1000 | ||||
| CRVL2-2000-900-W7 | 2000 | 700 | 900 | 42 | |
| CRVL2-2000-1000-W7 | 1000 | ||||
1200gal対応の高強度・高耐震性でコスト削減
- より安心を目的とした高強度設計により、1200galもの耐震試験をクリアしています。これは、阪神淡路大震災（最大加速度818gal）に十分耐えうる高強度・高耐震性です。
- その為、今まで不可能であった機器台数の搭載が可能になり、イニシャルコストやランニングコストを大幅に削減することが可能です。
メンテナンス性能
- 煩雑になるケーブル処理・後面の設置スペースのメンテナンス性を考え、後面に観音扉を標準採用しております。また、開口はフロントドア、リアドア共に180度の角度で開閉することで、取り外すことなく作業できます。
- マウントチャネル（マウントレール）は、搭載機器に合わせて奥行方向へ移動させることができます。通信・電源線のケーブル入線口は底面に加え、天板にもケーブル孔を確保しており、様々なシーンに対応可能です。
| 前面マウントチャンネル(MC) 〜 背面マウントチャンネル(MC)取付面の距離 |
||||
|---|---|---|---|---|
| 品名前面MCネジ穴(A)〜 背面MCネジ穴(A) | ラックサイズ | デフォルト | 移動可能範囲 | 移動ピッチ |
| D900mmタイプ | 740 | 169 〜 746 | 25※ | |
| D1000mmタイプ | 740 | 169 〜 846 | 25※ | |
※「前面-背面取付面の距離」について、「可動範囲」はマウント同士が接触するまでから 最大の範囲まで、「移動ピッチ」は1mm単位から移動可能です。
セキュリティ機能
-
前面扉・後面扉には飛び出しが少ないデザインの鍵付平面スイングハンドル、側板にもシリンダ錠を設けセキュリティを確保しています。 天板も、外側から直接取外し不可能な構造でオプションにより底板にもセキュリティが可能。
- マスター仕様・電子錠等にも対応可能です。
高品質塗装
- 煩塗装は塗膜が厚く、傷が付き難いパウダーコーティング（粉体塗装）を採用しています。
パウダーコーティングは傷に強いだけではなく、揮発性の溶剤を使用しない。塗料を回収し再利用が可能である。など、環境にも優しい塗装です。
主な仕様
- 規格：EIA-310-Dに準拠 / ケージナット仕様（角穴）のユニバーサルピッチ
- 材質：スチール
- 塗装：パウダーコーティング / カラー：ブラック、ホワイト（オプション色）
ラック標準構成
| 品名 | 型式 | 備考 |
|---|---|---|
| 本体 | 1台 | |
| 前面：HEX（ヘキサゴン）扉 | 1枚 | 鍵付 |
| 側面：HEX（ヘキサゴン）側板 | 2枚 | セキュリティーシリンダ錠付 |
| 後面：HEX（ヘキサゴン）観音扉 | 1枚 | 錠付 |
| 天板（ファン取付穴付） | 1枚 | |
| マウントチャネル（42u） | 4本 | シルク印刷刻印付 M5/M6ケージナット |
ラックオプション
固定棚
| 品名 | 型式 | 備考 |
|---|---|---|
| TR中量用棚板 D500（取付P730/740用サポート付） | TR-500M73 | 耐荷重60kg |
| TR中量用棚板 D600（取付P730/740用サポート付） | TR-600M73 | 耐荷重60kg |
| TR中量用棚板 D700（取付P730/740用サポート付） | TR-700M73 | 耐荷重60kg |
| TR重量用棚板 D500（取付P730/740用サポート付） | TR-500H73 | 耐荷重100kg |
| TR重量用棚板 D600（取付P730/740用サポート付） | TR-600H73 | 耐荷重100kg |
| TR重量用棚板 D700（取付P730/740用サポート付） | TR-700H73 | 耐荷重100kg |
サポートアングル（搭載機器サポート用）
| 品名 | 型式 | 備考 |
|---|---|---|
| L型サポートアングル（マウントピッチ730/740用） | SP-730-TRL | 搭載機器サポート用 |
パワーダクト
| 品名 | 型式 | 備考 |
|---|---|---|
| 各種、パワーダクトアッセイ(AC125V15A) | プラグ付ケーブル3m付 | |
| パワーダクトアッセイ用コンセントプラグ | DE-01-02 | 2PE付15A125V抜止 |
| 各種、電源コンセントバー(AC125V-15A・20A) | コンセント数8口〜24口 |
天井ファン
| 品名 | 型式 | 備考 |
|---|---|---|
| ファンユニット ファンモータ120型×3個付(W7用) | CRST2-D**-FU-123 | D900/D1000用 |
| ファンユニット ファンモータ120型×4個付(W7用) | CRST2-D**-FU-124 | D900/D1000用 |
| ファンユニット ファンモータ120型×6個付(W7用) | CRST2-D**-FU-126 | D900/D1000用 |
ベース・キャスター・レベラー
| 品名 | 型式 | 備考 |
|---|---|---|
| キャスターベースH50(D900用） | CRST2-D9-ECB | D900用 |
| キャスターベースH50(D1000用） | CRST2-D10-ECB | D1000用 |
| キャスター(H65) 4個1セット | CA-50POM | 耐荷重1個200kg |
| レベラー(M16) 4本1セット | FL-90 |
ケージナット・パネル用化粧ビス
| 品名 | 型式 | 備考 |
|---|---|---|
| Ｍ５ケージナット 1袋20個入 | PN-M5-20 | 1袋20個 |
| Ｍ５パネル用化粧ビス 1袋10本入 M5×15mm | PB-5-15WH | ビス：シルバー |
| Ｍ５パネル用化粧ビス 1袋10本入 M5×20mm | PB-5-20WH | ビス：シルバー |
| Ｍ６ケージナット 1袋20個入 | PN-M6-20 | 1袋20個 |
| Ｍ６パネル用化粧ビス 1袋10本入 M6×15mm | PB-6-15WH | ビス：シルバー |
| Ｍ６パネル用化粧ビス 1袋10本入 M6×20mm | PB-6-20WH | ビス：シルバー |
